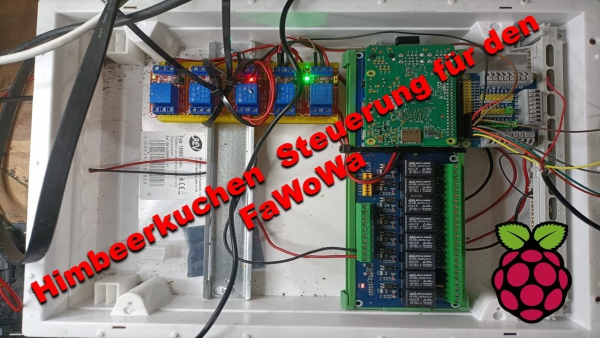

Smart Steuerung für den Fahrradwohnwagen

420

@Joachim-Hobby hat ein geniales Projekt. Spiele ja auch schon länger mit dem Pi, allerdings habe ich mich an so ein großes Projekt noch nicht gewagt. In Kombination mit der regulierten Gasheizung wirklich genial. Da kann man auch noch ganz viele interessante weitere Features einbauen. Bin schon gespannt, wie es weitergeht.

https://piped.video/watch?v=OuBwZJ69NYI&t=57

01010000

noch mehr will ich da mit steuern so ein Opensource Projekt für Fahrrad Wohnwagen werden ähnlich wie der vanpi für die Camper Gruß Joachim

@Joachim-Hobby Habe in den Kommentaren gelesen, dass der Code frei verfügbar sein soll. Steht der denn schon auf Github, dass man mal drüberschauen kann? Was für ein Image hast du denn auf dem Raspberry laufen.
Mod.edit: Adressat zugefügt, BikeCamper

Joachim-Hobby

01010000 hallo noch ist der Code beziehungsweise die flos noch nicht frei verfügbar will erst noch ein Par Test machen als Raspberry läuft bei mir Pi OS 64-bit und und node Red in Verbindung mit mosquitto wo bei es da noch manchmal Verbindungsproblem gibt und was auch noch läuft ist influxdb zum Werte aufzeichnen wenn alles stabil läuft will ich dan ein komplettes image machen und veröffentlichen Gruss Joachim

Trixx

01010000 noch mehr will ich da mit steuern so ein Opensource Projekt für Fahrrad Wohnwagen werden

Das als modulares open source Projekt wäre wirklich genial. Ggf. könnte man dann auch noch andere Sachen wie das Wärmerückgewinnungs-Projekt von hier einbinden. 👍

Radlager

@Joachim-Hobby Interessant wär auch, welche Hardware verbaut wurde. So als open source Bastelprojekt eine sehr coole Idee!
Mod.edit: Adressat zugefügt, BikeCamper

Joachim-Hobby

Radlager kommt noch die Tage in der Beschreibung Problem ist das vieles nur schwer zur Zeit zu bekommen ist oder ewig lange braucht beim Versand oder viel zu teuer ist wenn man überlegt der raspi 4 hat Mal um die 60€ gekostet und Mittlerweile rufen die bis zu 180€ auf dafür soll aber diese Jahr besser werden mit der Verfügbarkeit und dem Preis Gruß Joachim

pluto

Joachim-Hobby wenn man überlegt der raspi 4 hat Mal um die 60€ gekostet und Mittlerweile rufen die bis zu 180€ auf dafür soll aber diese Jahr besser werden mit der Verfügbarkeit und dem Preis Gruß Joachim

Ich möchte das ganze mit einem bzw mehreren ESP32 bzw. STM32 umsetzten. Z.B. soll es ein internen Datenlogger geben mit einer SD Carten Anschluss. Die Einzelnen Module sollen alle mit RS485 Verbunden sein. Zwischendurch, wenn ich W-Lan habe, soll das ganze auf mein Root-Server geladen werden….

Joachim-Hobby

pluto ja die esp32 setzte ich ein um die Cam Module und Temperatur Füller anzuschließen Gruss Joachim

RgbgSoul

Hab seit Jahren einen Raspery PI 3 rum liegen.
Müsste ich mich doch mal damit beschäftigen.

Die Programmiererei ist halt mein Problem.
Evtl hat jemand Links/Tips für (Dumme) Anfänger

Joachim-Hobby

Trixx im geht alles muss man nur schauen was man will und wie man es will

troglodyth

Trixx Ggf. könnte man dann auch noch andere Sachen wie das Wärmerückgewinnungs-Projekt von hier einbinden.

Da habe ich auch dran gedacht als ich dieses coole Projekt gesehen habe. Das Design der Bedienoberfläche sieht schon echt gut aus. Durch die Wärmerückgewinnung könnte man die Heizung etwas später anschalten.

Joachim-Hobby geht alles muss man nur schauen was man will und wie man es will

Wenn Du Infos von mir brauchst, gerne melden. Ich würde mich freuen wenn Du meine Wärmerückgewinnung in Deine Steuerung integrierst 👍

Joachim-Hobby

troglodyth kein Thema was ich bräuchte Wehr was für Bauteile und was wie und wann geschaltet werden soll oder muss

jason

@Joachim-Hobby 😎 was du das alles bastelst.

Eines muss ich jedoch anmerken. Das mit dem gleichzeitig abarbeiten stimmt so nicht. Ein System kann immer nur so viele Aufgaben gleichzeitig abarbeiten, wie es physische CPUs hat. Ein ESP32 hat 2, ein RPI4 hat 4. Alles andere ist nur eine Illusion, welche in diesem Fall vom Betriebssystem geschaffen wird. Dasselbe kannst du auch mit zum Beispiel FreeRTOS auf dem ESP32 erreichen.

Für das, was du machst, ist NodeRed mit dem Pi dennoch besser geeignet, also mach weiter so 👍🏽

Joachim-Hobby

jason so ist es es geht ja darum mehre sachen gleichzeitig wie z.b heizung an und flamme überwachen oder heizen und licht an esgeht ja nicht darum das es unentlich viele gleichzeitig sonder darum zwei oder reich sachen gleichzeitig und dann relativ einfach wenn man mal was endern muss oder will diese auch einfach zu machen was ja beim esp32 oder es2866 wider nicht so einfach geht klar die einsatz möglich keit wo ich die esp zu einsetze wie temperatur und soweiter lauft auch auf einer web oberfläche

pluto

Ich würde nicht Raspberry PI oder ähnliche Systeme nutzen, die ein komplexes Betriebssystem haben.

Wenn der PI ausgeht, kann das auf dauer schaden anrichten. Wenn ein ESP32 oder ein STM32 ausgeht, macht das nichts.
Außerdem dürfte ein ESP32/STM32 deutlich weniger Strom verbrauchen als ein PI. Das W-Lan brauchst du ja nicht ständig. Hier mal ein Paar Bilder von einem Test Projekt.

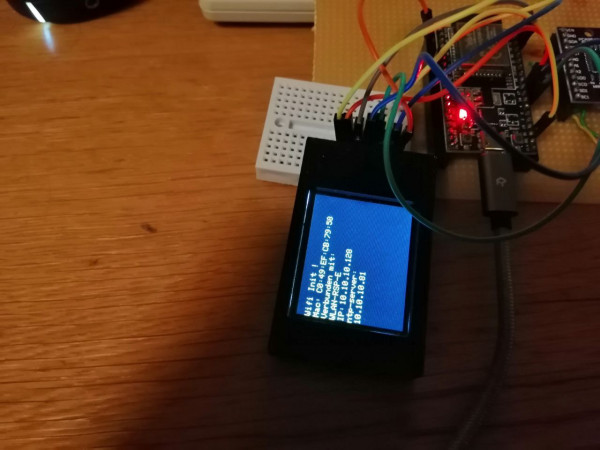

Ein Extra Display für die 6 OLED'S. Zur Zeit mit Status Infos von der W-Lan Verbindung.

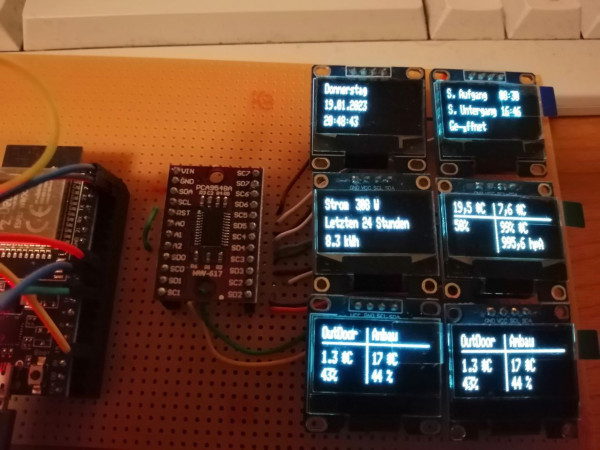

Zeigt die 6 OLED'S an einen I²C Multiplexer. Ich habe hier ein MQTT Server am laufen, wo es einige Topics gibt. Das sind Daten vom SmartMeter aber auch Daten von SDR(433 MHZ Sensoren).

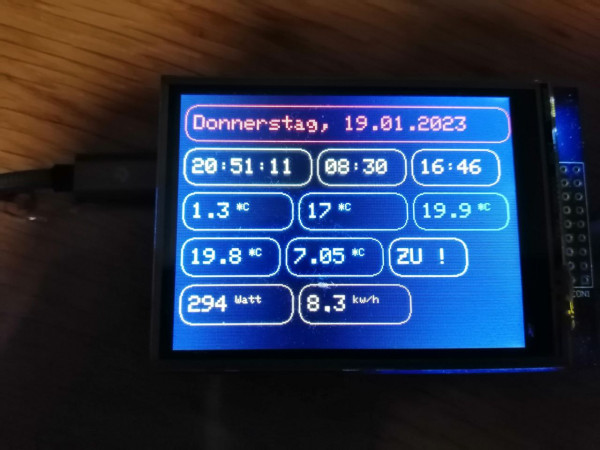

Das ist ein ESP32 im Uno Style mit Antennen Problemen. Darum habe ich da eine Krokodil klemme angeschlossen.
Diese Platine werden wir wohl auch komplett neu Entwicklen.

Das ist erst mal nur ein Test Projekt. Mir fehlen hier noch Buttons.

Ich hoffe das in ein Paar Monaten der ESP32C3 günstiger wird, den kann man mit Rust Programmieren.

Joachim-Hobby

pluto und was für Schäden sollen passieren mit dem eps habe ich aber wider das Problem das ich mehrerer brauch was ich nicht will und auch das Problem mit der nicht so einfachen Programmierung im Wohnmobil Bereich gibt es schon ähnliche Systeme und wo brauche ich ein komplettes Betriebssystem und zurzeit brauche ich für die Fühler und Akku Abfrage permanent W lan und auch für die Heizung Steuerung sowie für die led. Steuerung und so weiter sehe darin kein Problem wenn der pi ausgeht da eine sah Festplatte angeschlossen ist und kompliziert ist die Programmierung auch nicht mehr als ein esp

Joachim-Hobby

pluto übrigens einkaufs preis unter 2 euro der ESP32C3

pluto

Joachim-Hobby übrigens einkaufs preis unter 2 euro der ESP32C3

Wo das?

Joachim-Hobby und was für Schäden sollen passieren mit dem eps habe ich aber wider das Problem das ich mehrerer brauch was ich nicht will und auch das Problem mit der nicht so einfachen Programmierung im Wohnmobil Bereich gibt es schon ähnliche Systeme und wo brauche ich ein komplettes Betriebssystem

Die SD Karte kann kaputt gehen, wenn der PI zu oft einfach ausgeschaltet wird ohne ihn richtig runterzufahren z.b. weil der Strom vom Akku verbraucht ist.
Ein PI hat deutlich mehr Bauteile auf der Platine, die Kaputt gehen könnten.
Er kann auch zu warm werden, wenn nicht richtig gekühlt.
Dort laufen viel mehr Anwendungen, dass kann gut gehen, aber kann sich auch gegenseitig stören
Außerdem solltest du den PI4 zwischendurch updaten.

Ein PI ist ein deutlich komplexere Umgebung als ein ESP32 oder ähnliches.
Was hast du gegen mehrere ESP? Ich plane ein RS485 Bus zu verwenden.

Theoretisch würde auch ein ESP32 ausreichen, für viele Aufgaben, aber ich plane es zu Verteilen.

Joachim-Hobby

pluto ich habe nichts gegen esp habe selber in der Steuerung welche verbaut für Fühler und die Heizung Steuerung und da ich sowieso online bin mit dem pi ist das updaten kein Problem und wie gesagt ich habe keine sd Karte im pi und vom Akku her ich habe 4 kw verbaut im womo das wird auch nicht das Problem sein dieses System wie ich es auf gebaut habe wird schon in sehr vielen Wohnmobilen so ähnlich verbaut was ich will ist ein einfaches System was ich ohne Umwege Änderungen machen kann ohne umständlich erst den pc aufzumachen und dann hochladen und Ausprobieren sondern umprogrammieren und testen

pluto

Joachim-Hobby ich habe nichts gegen esp habe selber in der Steuerung welche verbaut für Fühler und die Heizung Steuerung und da ich sowieso online bin mit dem pi ist das updaten kein Problem

Bin auf dein Erfahrungsbericht gespannt. Warum bist du Ständig Online? Ich hatte zwischendurch Probleme z.b. im Wendland….. Ich möchte es so umsetzten, dass der ESP nicht ständig online ist.

Joachim-Hobby

pluto weil ich zum einen Standort abfragen mach die Zeit mir über das Web hole und Wetter Daten auch Standort gebunden zusätzlich Abfrage auch die Akku Daten vom bms werden nachhause auf den web Server zur Speicherung und die Standort Daten werden nach Hause übertragen

hier ein änliche system was aber für den Fahrrad Wohnwagen zu groß ist https://pekaway.de/

durch dieses Projekt bin ich erst drauf gekommen mit dem pi zuarbeiten
